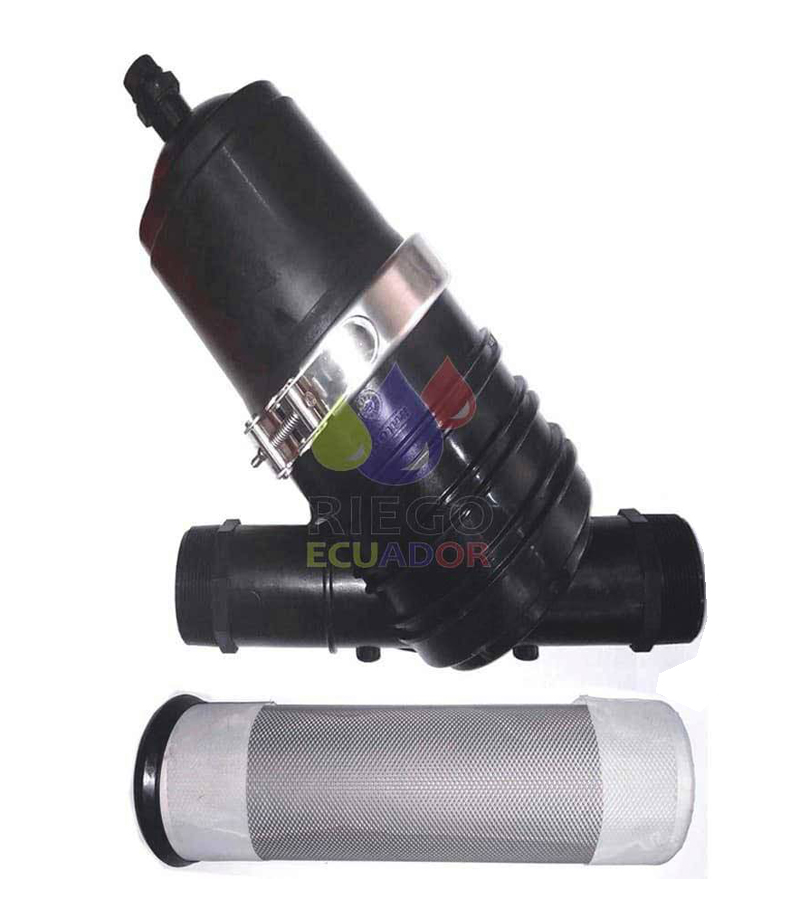

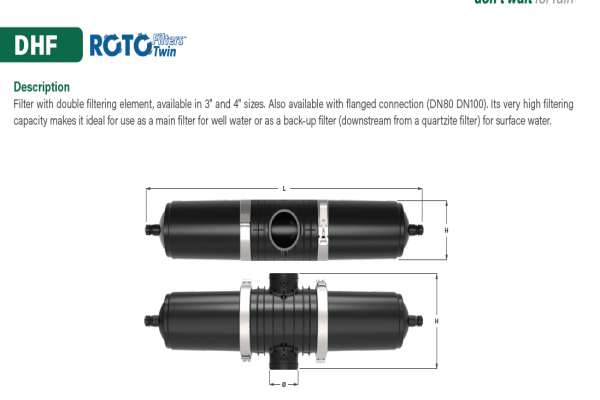

Filtro GRANDE 3" NPT 120 MESH

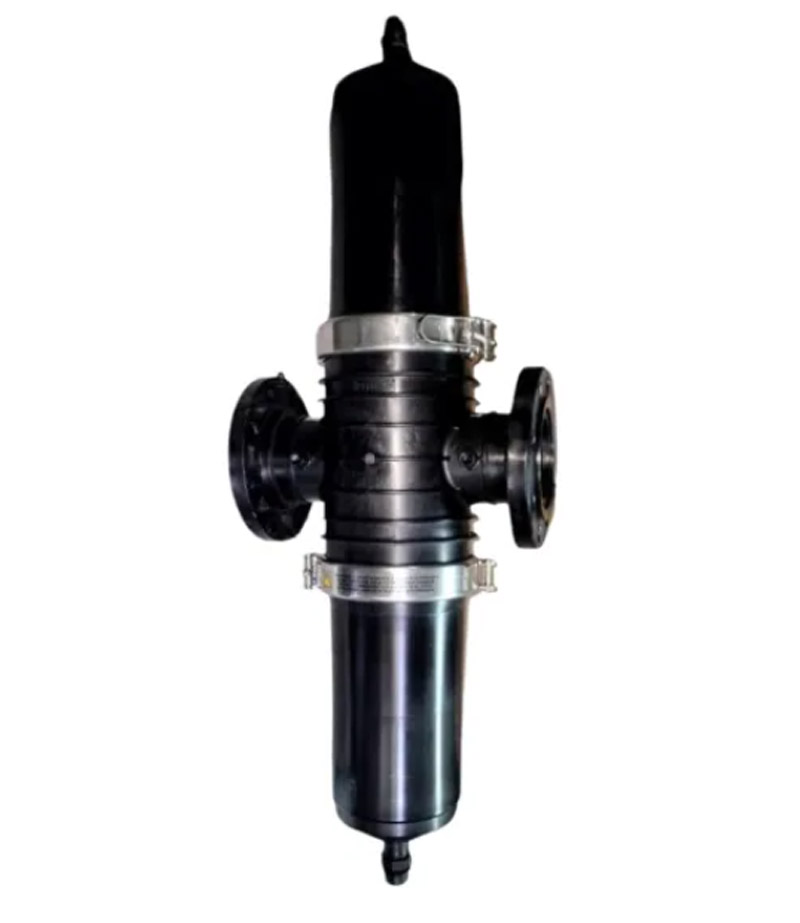

Filtro Grande Plastico

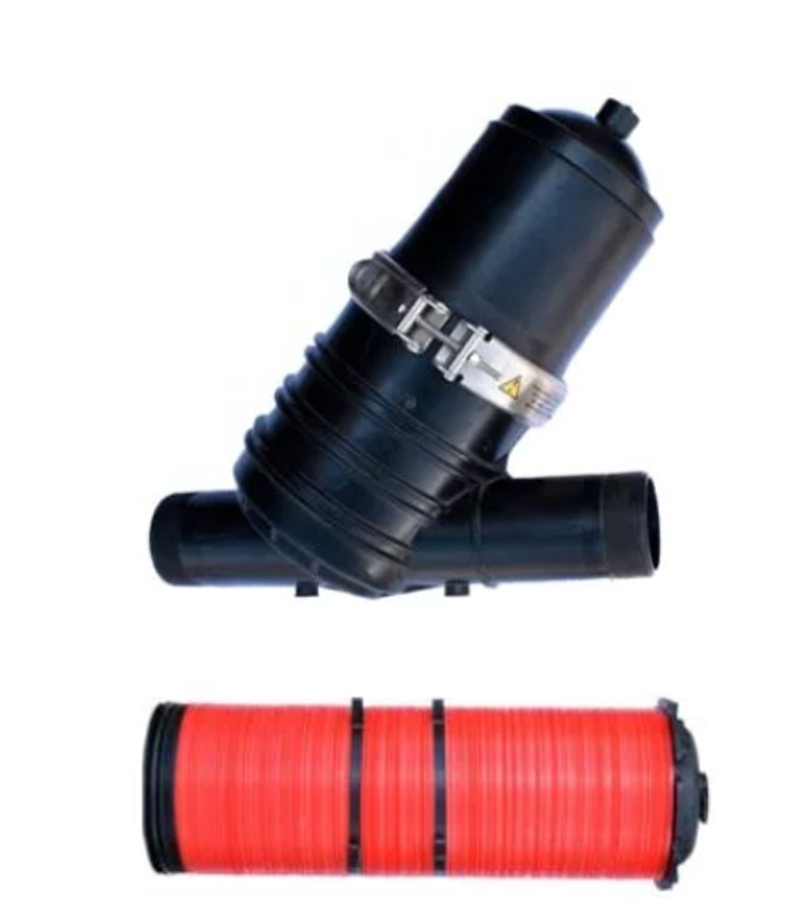

Disponible en Anillos 120 MESH y Malla 8 MESH

Modelos FLH

DisponiblTABLA TÉCNICA DE FILTROS



pea pa NN
FLD 3/4* 2.5 m3/h 2 mca
FLE 11/4* 5 m3/h 1.5 mca
11/2* 8m3/h 1.5 mca

rd 2" PEQUEÑO ANILLOS 10 m3/h 1.5 mca
2" PEQUEÑO MALLA 20 MESH 10 m3/h 1.5 mca

2" PEQUEÑO MALLA 50 MESH 10 m3/h 1.5 mca

FLG 2" MEDIO OBLICUO 20 m3/h Tmca
FLH 3" GRANDE OBLICUO 30 m3/h Tmca

NOTA: Presión máxima 8 bar (120 psi)
e en  2"

Oswaldo Guayasamín S4-333 y El Gavilán, Barrio San Carlos, Yaruquí, Quito
Telf: 099 441 4588 / 098 716 4387, 099 850 8501
E-mail: [email protected]
www.riegoecuador.com
MANUAL FILTROS EN PARALELO
COMPONENTES:
A
Válvula filtros
ABERTURA O CIERRE DE VALVULAS AL CAMPO
F
Válvula de aire
INGRESO DE FLUJO DE AIRE Y ELIMINACIÓN DE BURBUJAS
B
Válvula retrolavado
PERMITE LIMPIEZA DE FILTROS
G
Desfogue retrolavado
SALIDA DE IMPUREZAS DEL SISTEMA DE FILTRADO
C
Filtro de anillos
RETIENE IMPUREZAS EN EL SISTEMA DE RIEGO
H
Manómetro
MEDICION DE PRESIÓN EN EL SISTEMA DE FILTRADO
D
Descarga al campo
AGUA FILTRADA HACIA EL CULTIVO
I
Toma de agua
PARA LAVADO MANUAL DE FILTROS O FERTILIZACION
E
Valvula check
EVITA RETORNO DE FLUJO DEL AGUA
J
Tuberia de ingreso
INGRESO DE AGUA AL SISTEMA DE FILTRADO
MANTENIMIENTO
ANTES
de la temporada de riego
DURANTE
de la temporada de riego
DESPUÉS
de la temporada de riego
 Inspeccionar carcasas y juntas
 Abrir y limpiar anillos
 Verificar operación de elementos
 Ejecutar retrolavado luego de cada riego o mayor frecuencia de acuerdo a calidad del agua
 Abrir y limpiar filtros c/2 días
 Inspeccionar carcasas y juntas
 Lubricar empaques
 Limpiar corrosión, tierra y otros materiales ajenos
Oswaldo Guayasamín S4-333 y El Gavilán, Barrio San Carlos, Yaruquí, Quito
Telf: 099 441 4588 / 098 716 4387, 099 850 8501
E-mail: [email protected]
www.riegoecuador.com
Esquema funcionamiento normal
Esquema retro lavado

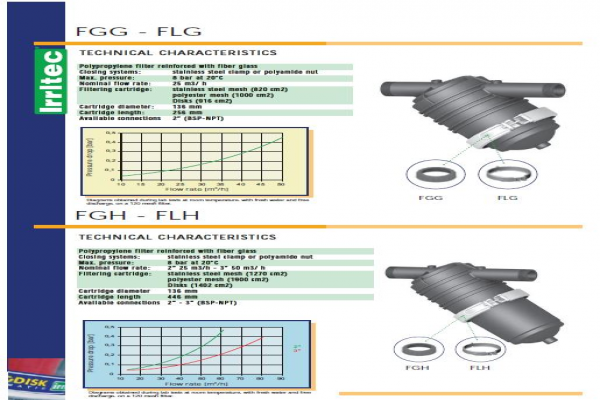

FGG - FLG
FGH - FLH
TECHNICAL CHARACTERISTICS
Polypropylene filter reinforced with fiber glass
Clos ing s y s tems : s tainles s s teel c lamp or pol yamide nut
Max . pres sure: 8 bar at 20°C
Nominal f low rate: 25 m3/ h
Fi l ter ing car t r idge: s tainles s s teel mesh (820 cm2)
pol yes ter mesh (1000 cm2)
Disks (916 cm2)
Car t r idge diameter : 136 mm
Car t r idge length: 256 mm
Avai lable connec t ions 2” (BSP-NPT)
TECHNICAL CHARACTERISTICS
Polypropylene filter reinforced with fiber glass
Clos ing s y s tems : stainless steel c lamp or pol yamide nut
Max . pres sure: 8 bar at 20°C
Nominal f low rate: 2” 25 m3/h - 3”
