Valvula retrolavado 2"

Valvula de retrolavado

Marca: Tecnidro / Dorot

Ideal para retrolavado de filtros

Accionamiento mediante comando hidráulico o solenoide

PRINCIPIO DE FUNCIONAMIENTO
Las válvulas hidráulicas de retrolavado Serie 3V se utilizan para alimentar el filtro con agua bruta y
deshacer las impuridades al exterior durante la fase de lavado.
Las válvulas Serie 3Vestán disponibles en dos versiones:
- EN LINEA: las conexiones de entrada y de salida a la válvula se encuentran en línea y el desagüe es en
posición ortogonal;
- CODO 90º: las conexiones de entrada y de salida a la válvula se encuentran a 90° y el desagüe es en
línea con la salida de la válvula.
El tipo de cuerpo mas idóneo, en línea o en codo, se selecciona en base a la configuración del cabezal de
filtrado, de manera que facilite la instalación y el mantenimiento de la válvula o también para que
resulte mas compacto.
En ambos casos, el flujo de agua bruta procede de la conexión de entrada a la de salida de la válvula
para alimentar el filtro, mientras durante la fase de retrolavado el flujo se invierte, llevando el agua de
lavado desde la salida de la válvula hacia la conexión de drenaje (al exterior).

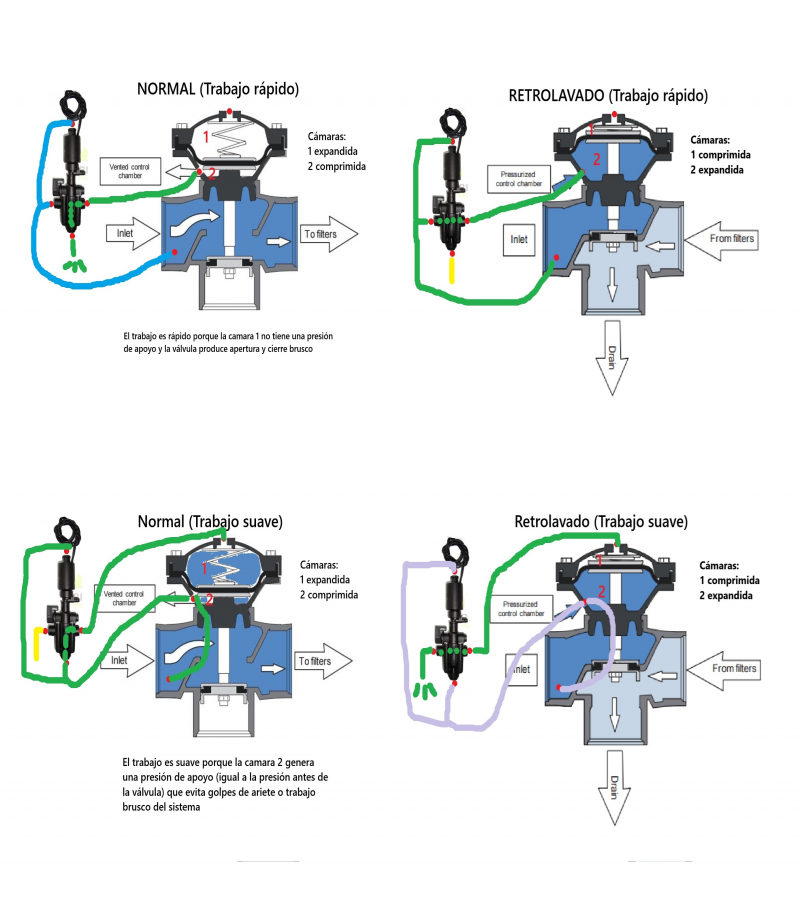

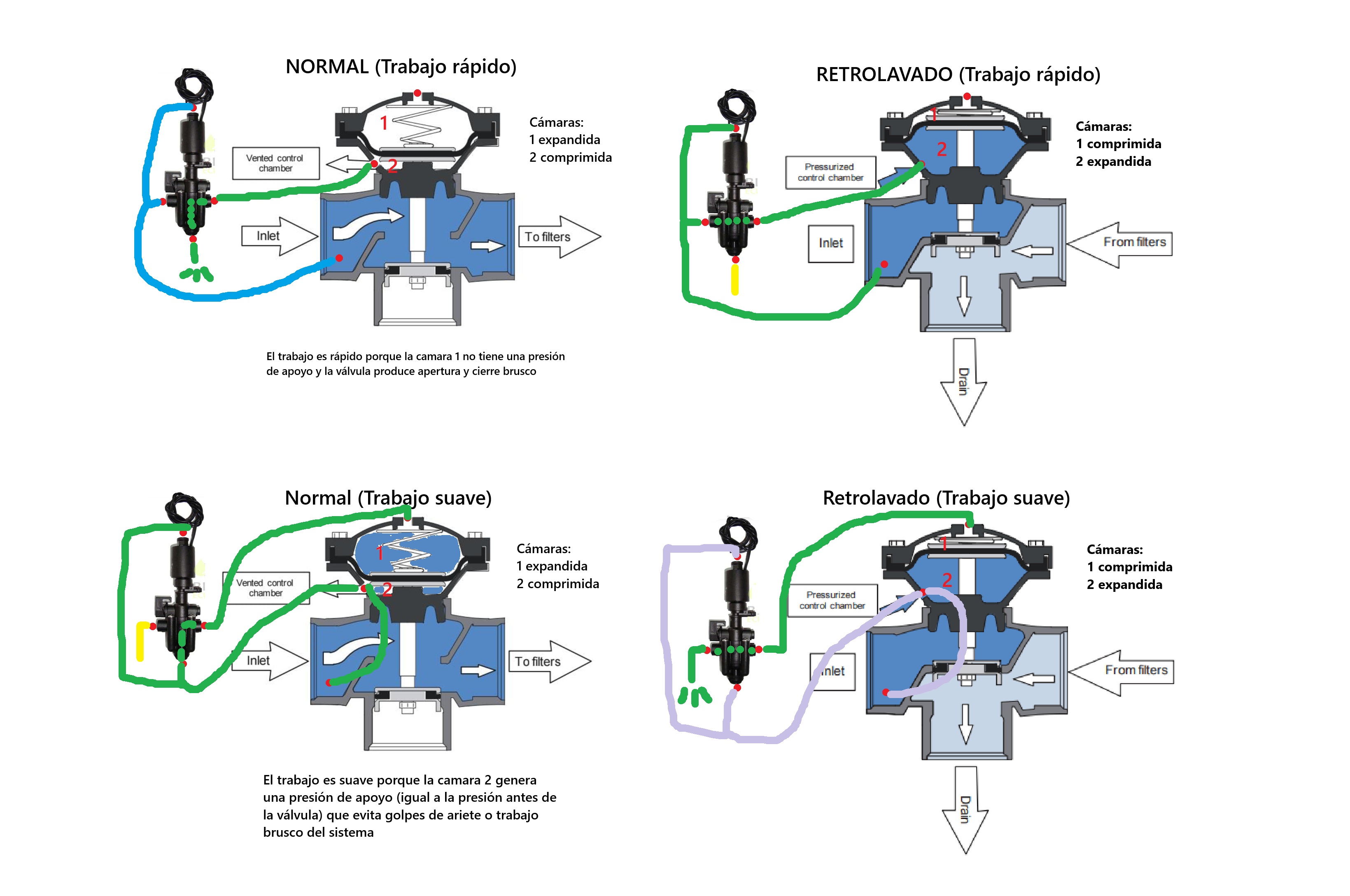

La válvula opera las maniobras de abertura o de cierre, respectivamente vaciando o llenando la cámara
de mando hidráulico por medio de un solenoide de 3 vías ( o de un selector manual).
El solenoide ( o el selector) determina la inversión del flujo: llenando la cámara con la presión disponible
a la entrada para cerrar la válvula durante la fase de filtrado o aislando la presión de alimentación y
vaciando la cámara a la atmosfera para abrirla durante la fase de lavado.
El eje indicador de posición repite los movimientos internos del paquete de obturación indicando al
exterior la posición efectiva de la válvula.
EN LINEA
OUT IN OUT
~ ~
DRAIN
EN CODO 90°
DRAIN
OUT
~
DRAIN
~
OUT
~
{tIN IN
TECNIDRO SRL - Via Renata Bianchi, 12 - 16152 - Genova - ITALY - www.tecnidro.com
TECNIDR
0
"C
,a
·-..l-..,. u.
cu
"C
U)
,a
E
cu
t; ·- (1)
® o
~ .e... uz w
t-
IN
~
DIMENSIONES y PESOS
EN LINEA
Mod.
2"x2" 2-2-2M
2-2-2G
3"x2" 3-2-3M
3-2M3G
3"x3" 3-3-3M
3-3-3G
4"x3" 4-3-4G
4-3M4G
IN
Entrada
2" Rosca
2" Victaulic
3" Rosca
3" Victaulic
3" Rosca
3" Victaulic
4" Victaulic
4" Victaulic
OUT
Salida
2" Rosca
2" Victaulic
3" Rosca
3" Victaulic
3" Rosca
3" Victaulic
4" Victaulic
4" Victaulic
OUT
~
(:J
-0, DRAIN
EN CODO 90°
Mod. IN OUT Entrada Salida
2"x2" 2-2-2G 2" Victaulic 2" Victaulic
2-2M2G 2" Victaulic 2" Victaulic
3"x2" 3-2-3G 3" Victaulic 3" Victaulic
3-2M3G 3" Victaulic 3" Victaulic
S"x4" 5-4-5G 5" Victaulic 4" Victaulic
DRAIN OUT
(:J
INit
