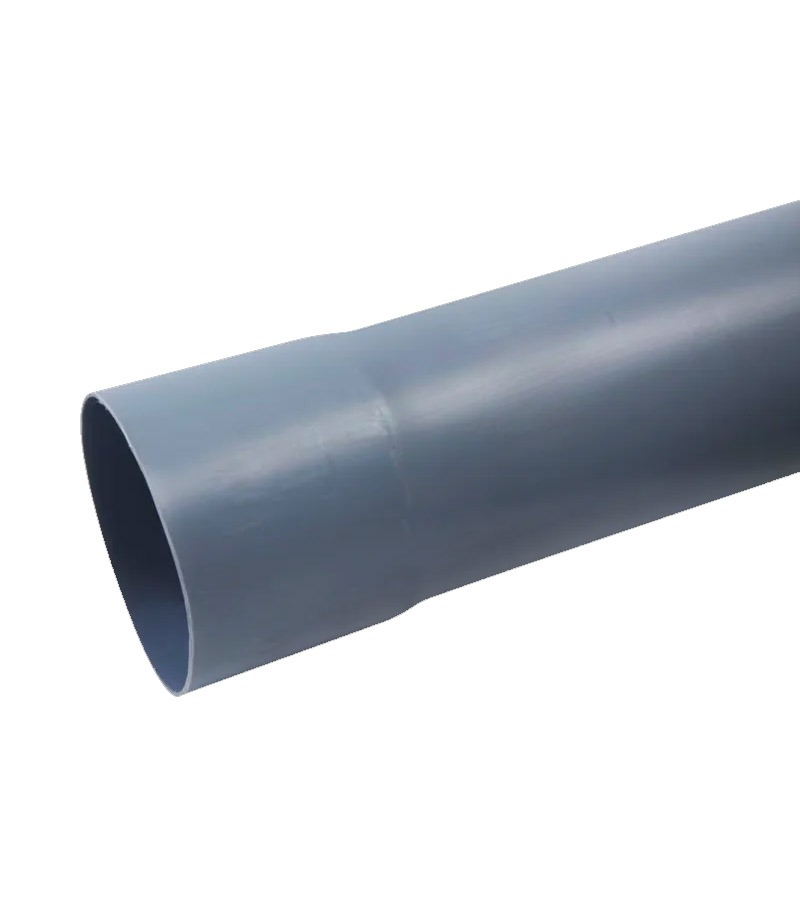

Tubo PVC 40 mm 6 metros 1.0 MPa

Tuberia PVC

Milimetros - Espiga / Campana

Diámetro exterior: 40mm

Presiones disponibles: 1.0 / 1.25 MPa

Largo del tubo: 6 metros

\ _______ _
Introducción
TIGRE presenta la Línea para Infraestructura y
Riego para Presión, compuesta de tuberías y accesorios
de PVC para instalaciones de redes de infraestructura
de distribución de agua fría e industrial,
diseñada para trabajar con presiones que van
desde 0,5 MPa hasta 2,00 Mpa (200 m. de columna
de agua).
Tuberías con una gama apropiada de presiones, lo
que permite al consultor o proyectista diseñar redes
de alta eficiencia hidráulica con un costo muy
económico ya que se pueden atender prácticamente
todos los requerimientos de caudal y
presión con mucha precisión.
La presión de diseño de la tubería Línea Presión
varía de acuerdo al diámetro y según norma INEN
Usos y aplicaciones
■ Instalaciones hidráulicas de redes de infraestructura
para distribución de agua potable.
■ Aducciones de agua potable.
■ Líneas de alta presión, para alimentación de riego
por aspersión.
■ Matrices primarias y secundarias de agua potable.
Norma de Calidad:
Fabricado bajo
NTE-INEN 1373
Beneficios PVC:
■ Resistencia a la corrosión. La
tubería y accesorios resisten soluciones
ácidas, soluciones salinas y residuos industriales.
■ Incrustaciones. al tener una superficie
libre de porosidades evita la formación de
incrustaciones, manteniendo constante la
eficiencia hidráulica de diseño a lo largo de
toda su vida útil.
■ Menor coeficiente de fricción.
Debido a las características del PVC, el coeficiente
de fricción de la tubería y accesorios, es
considerablemente bajo en comparación con
otros materiales; la superficie interior de los
tubos puede considerarse "hidráulicamente
lisa". Las paredes interiores lisas de la tubería
facilitan el flujo del fluido.
■ Facilidad de instalación. Debido al
bajo peso y a su sistema de unión mediante
anillo de goma Rieber (JEI), es de muy fácil
instalación. No requiere de mano de obra
especializada.
■ No requiere de juntas de
dilatación. Debido a que la junta JEI permite
absorber los movimientos y desplazamientos
axiales, producto de las contracciones y dilataciones
térmicas.
■ Estanqueidad. Gracias a la junta
elástica incorporada (JEI) y la longitud de los
tubos (6 m) la posibilidad de filtraciones, es
nula, puede considerarse un sistema "100%
estanco".

Tabla de Especificaciones Tubería
Norma INEN 1373
Espesor nominal: Los espesores mínimos de pared, de acuerdo con las presiones y diámetros nominales
seleccionados, han sido calculados aplicando la siguiente ecuación , deacuerdo a la norma ISO 4065: 1996.
e = espesor nominal en mm
DN = Diámetro nominal en mm
a = Esfuerzo hidrostático de diseño en MPa
PN = Presión nominal en MPa<
