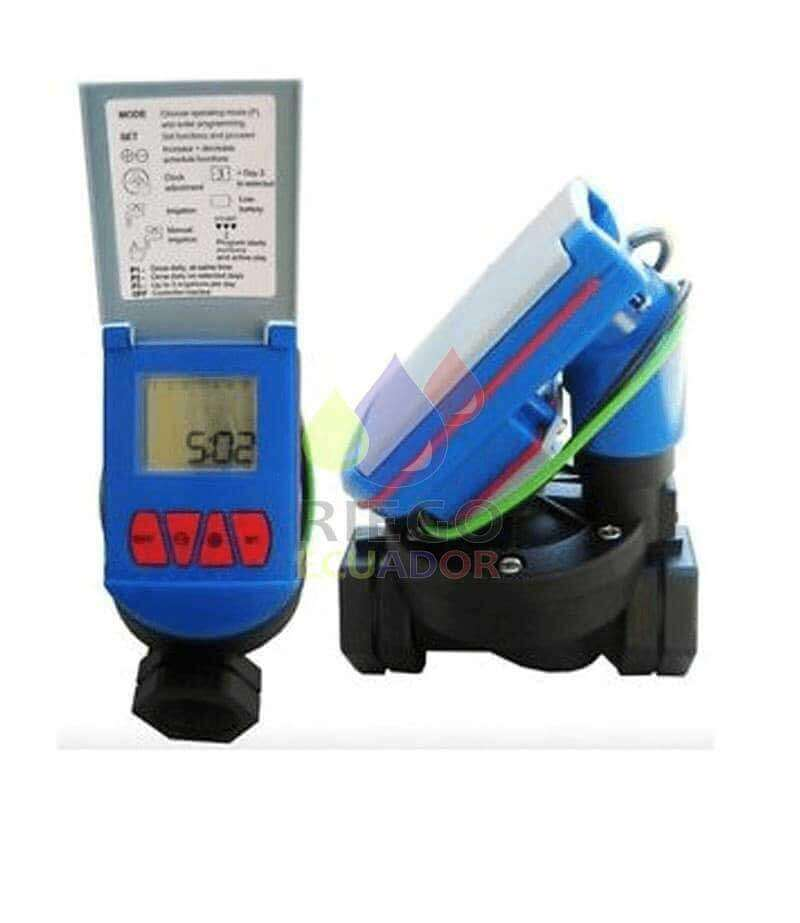

Electrovalvula programable 1"

Electrovalvula programable
Rosca hembra macho 1"
Funcion: 3 arranques en el día

Programas: 3 intercambiables

Tiempo mínimo: 1 min

A bateria 9 VDC

------------------------------------------------------------------------------------------

Sencillo: Fácil de programar con tres modos:

P1 - un riego diario todos los días.
P2 - un riego diario los días que se seleccionan.
P3 - hasta tres riegos diarios los días que se seleccionan. Tiempo de riego desde 1 minuto a 11h y 59 minutos.

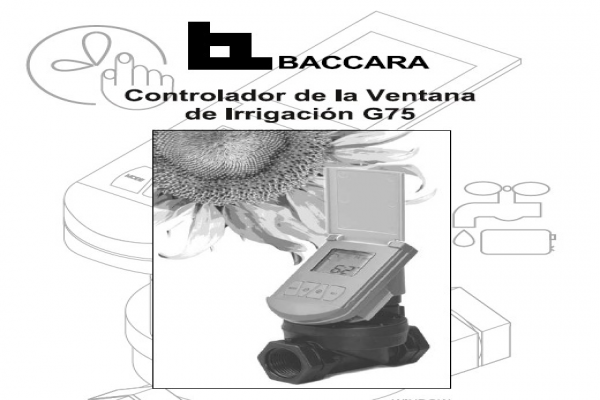

Controlador
de Riego G75
BACCARA
MANUAL DEL
USUARIO
TABLA DE CONTENIDO
Comenzando
CARACTERISTICAS
IDENTIFICACIÓN DE LAS PARTES
FUNCIONES BÁSICAS DEL CONTROLADOR
INSTALACIÓN
OPERACIÓN MANUAL
PROGRAMANDO EL RIEGO
Duración del Riego para P1/P2/P3
Tabla para la Programación del Riego P1
Tabla para la Programación del Riego P2
Tabla para la Programación del Riego P3
Programando el Controlador
SIGNIFICADO DE LOS ICONOS DEL CONTROLADOR
PROGRAMANDO EL RELOJ
PROGRAMANDO LA DURACIÓN DEL RIEGO
REGANDO TODOS LOS DÍAS A UNA HORA FIJADA (P1)
Programando la Hora de Inicio
Ejemplo
REGANDO EN DÍAS SELECCIONADOS (P2)
Programando los Dìas
Ejemplo
REGANDO HASTA TRES VECES AL DÍA EN DÍAS
SELECCIONADOS (P3)
Programando la Hora de Inicio
Programando un Segundo y Tercer Riego Diarios
Seleccionando los Dìas
Ejemplo
Mantenimiento y LocalizaciÓn de Fallas
INSTALACIÓN DE LA BATERÍA
FUERA DE TEMPORADA
LOCALIZACIÓN DE FALLAS
Contacto y Servicio de InformaciÓn
GARANTÍA
INFORMACIÓN DE CONTACTO
1
1
12
2
3
3
4
4
5
67
8
9
9
10
11
11
12
12
13
14
15
16
17
17
18
4
4
14
7
5
8
Comenzando
Caracteristicas
Hasta tres operaciones por día
Trabaja con batería; no necesita conexión
Instalación sencilla
A prueba de agua resistente al clima
Programación sencilla
Identificación de las Partes
1. Tapa superior
2. Pantalla del controlador
3. Solenoide
4. Controlador
5. Flecha que indica la
dirección del agua
6. Válvula hidráulica
BSP 1”
SET MODE 3
4
5
6
8:00
1
2
Controlador de Riego G75
1
Funciones Básicas del Controlador
Esta sección da una breve descripción de los botones del
Controlador. Ver las siguientes secciones para una
mayor información.
Botón MODE - Al oprimir rápidamente el botón
MODE se apaga el controlador, o se enciende un
programa específico (P1, P2, o P3). Al mantener
oprimido el botón MODE coloca el controlador en el
modo de programación.
Botón SET - Oprima el botón SET para una
función y proseguir.
- Use estos botones para incrementar y
disminuir las funciones de programación.
Instalación
1. Apague la llave principal.
2. Instale la válvula en el sistema de riego, con el fin de
que la flecha negra de
